设备介绍

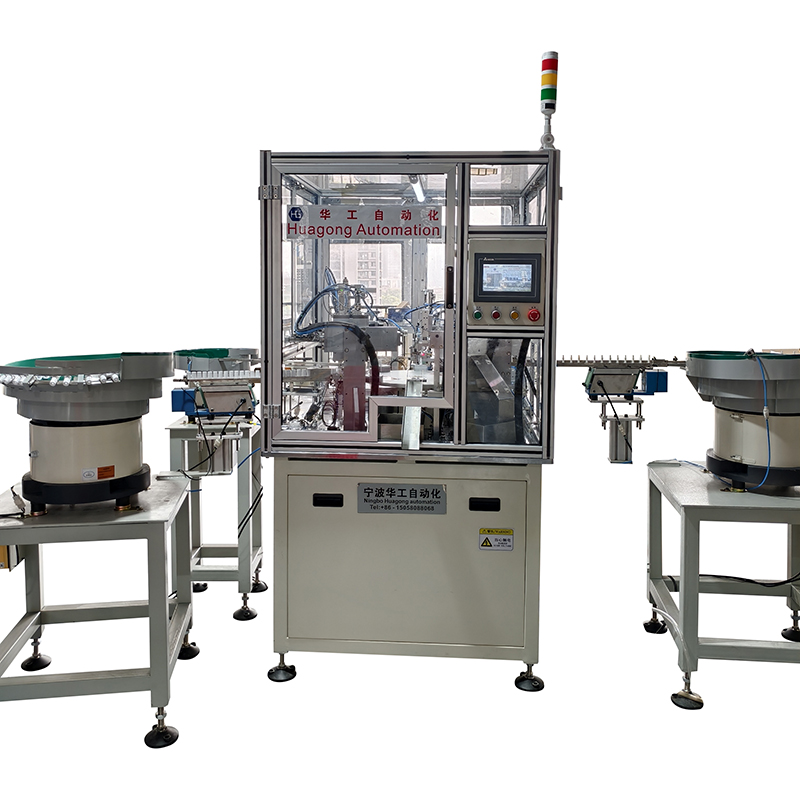

窗帘扣四件全自动组装机，转盘式非标自动化装配设备，专门用于窗帘塑料四合扣 4 个组件自动装配。4 套振动盘独立完成 4 种扣件自动排序送料，在转盘治具上依次定位、伺服压合，装配完成后 CCD 视觉拍照检测零件有无、压装是否到位，最后自动分选出良品与不良品，替代人工组装，稳定产能，降低人工成本，满足窗帘辅料大批量生产需求。

工艺流程

1. 各零件振动盘上料：面扣、底扣、公扣、母扣分别由独立振动盘自动排序送料，送入转盘专用治具精准定位

2. 多工位伺服压合：分步压装四合扣组件，伺服压力可控，防止塑胶扣压裂、压变形，压力数据可记录追溯

3. CCD 视觉检测工位：拍照检测是否缺件、错件、压装不到位，识别不良产品

4. 自动分选下料：良品、不良品分两路出料，不良品单独收集，避免混入合格品

设备核心优势

✅ 转盘式多工位同步作业，结构紧凑，占地小

✅ 伺服可控压装，针对塑料窗帘扣柔性压合，减少塑胶件压裂报废

✅ 4 组振动盘独立送料，塑胶件优化防卡料结构，送料稳定

✅ CCD 视觉全检，缺件、漏压、压装不良全部检出

✅ 快速换型，可兼容多款尺寸窗帘四合扣，更换治具即可切换产品

✅ PLC + 触摸屏操作，参数可视化，故障报警提示，操作维护简单

✅ 全机安全防护门 + 安全光栅，保障操作人员生产安全

技术参数（可按需调整）

· 设备结构：8 工位转盘式装配机

· 驱动：伺服电机 + 气动执行件

· 电源：AC220V/380V，工作气压 0.4~0.7MPa

· 产能：30–50 套 / 分钟（随产品结构、零件尺寸调整）

· 适配产品：各类塑料窗帘四合扣（4 件套）

· 检测项目：缺件检测、压装到位检测

· 可选扩展：自动包装、除尘工位

适用客户

窗帘辅料生产厂家，塑料四合扣、窗帘卡扣自动化装配生产线，可外贸出口。

定制说明

非标自动化设备，可根据客户窗帘扣样品、图纸、装配工艺、产能需求定制方案；支持试样，可提供方案布局图、3D 效果图；设备出厂预验收，现场安装调试、操作人员培训，整机质保售后。
