设备介绍

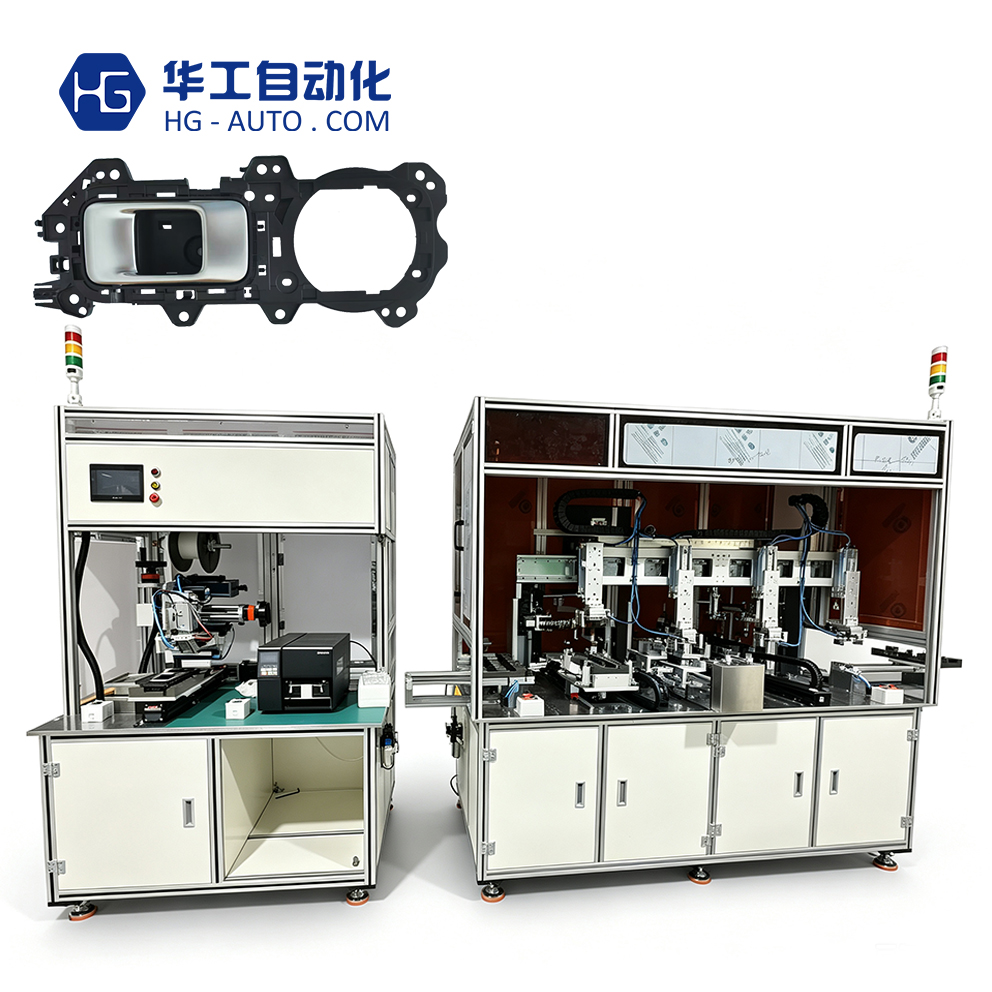

汽车门拉手全自动组装检测一体机，转盘式非标自动化装配设备，专门用于汽车车门内 / 外拉手总成零部件自动装配。多组振动盘分别输送销轴、弹簧、卡扣、密封件、装饰盖板等配件，在专用治具上依次完成定位、伺服压装、弹簧装配；设备集成 CCD 视觉检测与拉手力学性能测试工位，装配完成自动检测零件是否漏装、拉手回弹与开启拉力是否合格，实现装配 + 检测一体化，替代人工组装检测，稳定产能，满足汽配行业批量生产与品质追溯要求。

工艺流程

1. 零部件自动上料：销轴、弹簧、卡扣、密封圈、装饰盖由振动盘 / 料仓自动排序，送入转盘治具精准定位

2. 多工位伺服压装：分步压装销轴、卡扣，伺服压力闭环控制，防止压裂塑胶壳体，压装曲线数据保存可追溯

3. CCD 视觉检测工位：拍照检查零件漏装、错装、装配不到位等缺陷

4. 拉手功能测试工位：检测拉手开启拉力、回弹性能，验证总成动作是否合格

5. 自动分选下料：良品、不良品分道出料，不良品单独收集隔离，防止混入合格品

设备核心优势

✅ 转盘紧凑多工位布局，多工序同步作业，生产效率稳定

✅ 高精度伺服压装，压力位移实时监控，保护汽车拉手塑胶壳体不压伤、压裂

✅ 视觉 + 力学性能双重检测，装配同步验证拉手功能，有效降低成品不良率

✅ 快速换型治具，可切换多款车型车门拉手，设备复用性强

✅ 生产装配数据自动记录保存，满足汽配行业产品追溯要求

✅ PLC + 触摸屏操作，参数可视化，故障自动报警提示，操作维护便捷

✅ 全封闭安全防护门 + 安全光栅，符合工业设备安全生产规范

技术参数（可按需调整）

· 设备结构：多工位转盘式装配一体机

· 驱动：伺服电机 + 气动执行件

· 电源：AC380V，工作气压 0.4~0.7MPa

· 产能：12–25 套 / 分钟（根据拉手零件数量、工艺复杂度调整）

· 适配产品：汽车车门内拉手、外拉手总成

· 检测项目：缺件检测、压装到位检测、拉手拉力 / 回弹功能测试

· 可选扩展：激光打码、工件除尘、自动包装工位

适用客户

汽车零部件生产企业，汽车内外门把手总成自动化装配，可配套汽配整线方案，支持外贸出口。

定制说明

非标自动化设备，按客户拉手样品、产品图纸、装配工艺、产能需求定制方案；支持来样试样，可提供设备布局图、3D 效果图；设备出厂预验收，现场安装调试 + 操作人员培训，整机质保售后。
