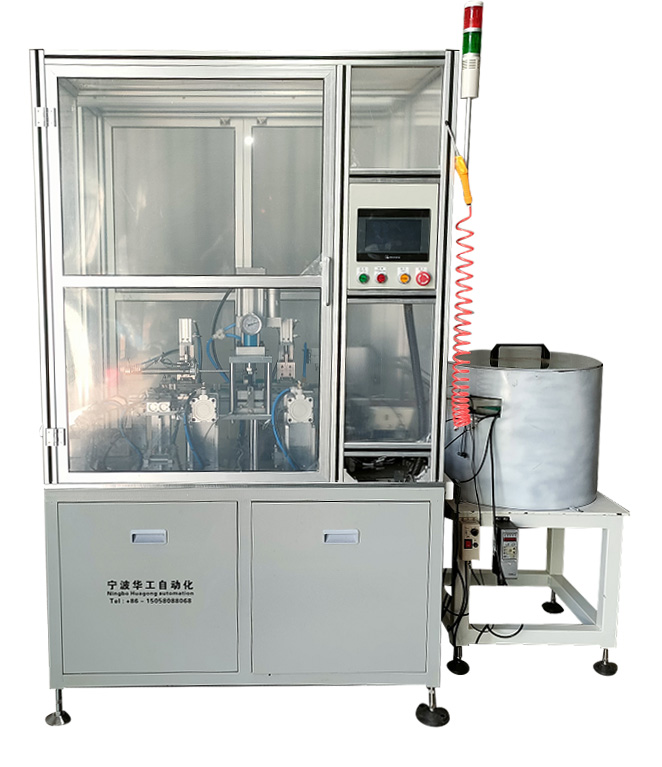

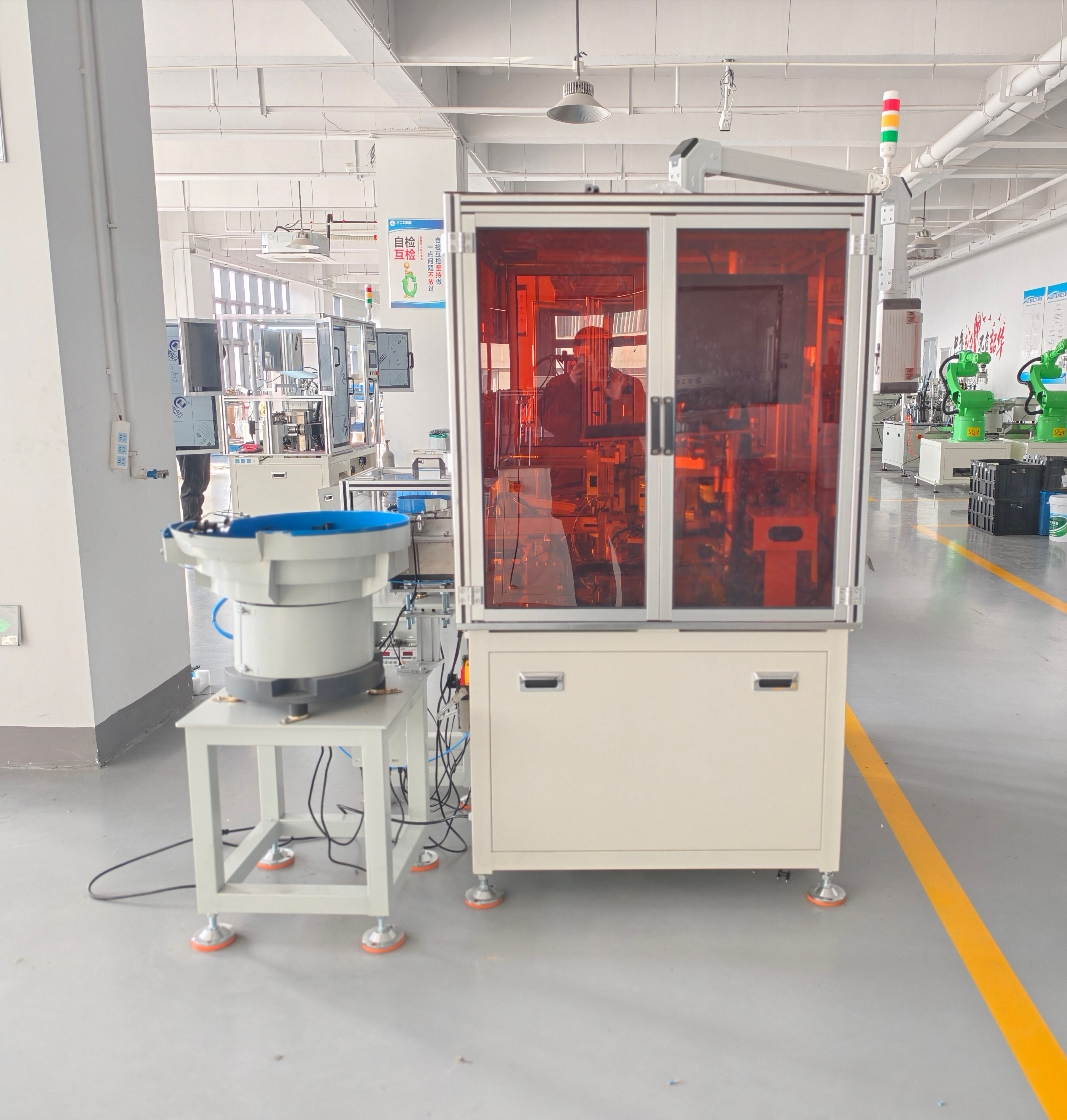

本设备为非标定制自动化设备，专门用于继电器骨架、电感骨架、变压器骨架的端子 / PIN 针自动插入装配，替代人工插端子作业，大幅提升生产效率与产品一致性，降低人工插装歪斜、漏插、压伤骨架等不良问题。

✅ 设备工艺流程

1. 骨架自动上料（振动盘 / 料仓供料）

2. 端子自动送料、分料

3. 伺服精准压装插入

4. 可选：CCD 视觉检测插装高度、缺针、歪斜

5. 合格 / 不良品自动分选下料

6. 成品出料收集

✅ 核心优势

1. 高精度伺服压装：压力位移实时监测，防止压裂骨架、端子变形，插装精度稳定。

2. 换型便捷：更换治具即可适配多款骨架产品，快速切换型号，适合多品种小批量生产。

3. 稳定高效：连续自动化作业，减少人工干预，降低人工成本，不良率可控。

4. 安全防护：配安全光栅、故障报警、急停保护，人机操作安全。

5. PLC + 触摸屏控制系统：参数可视化，操作简单，可存储多套产品配方。

✅ 适用范围

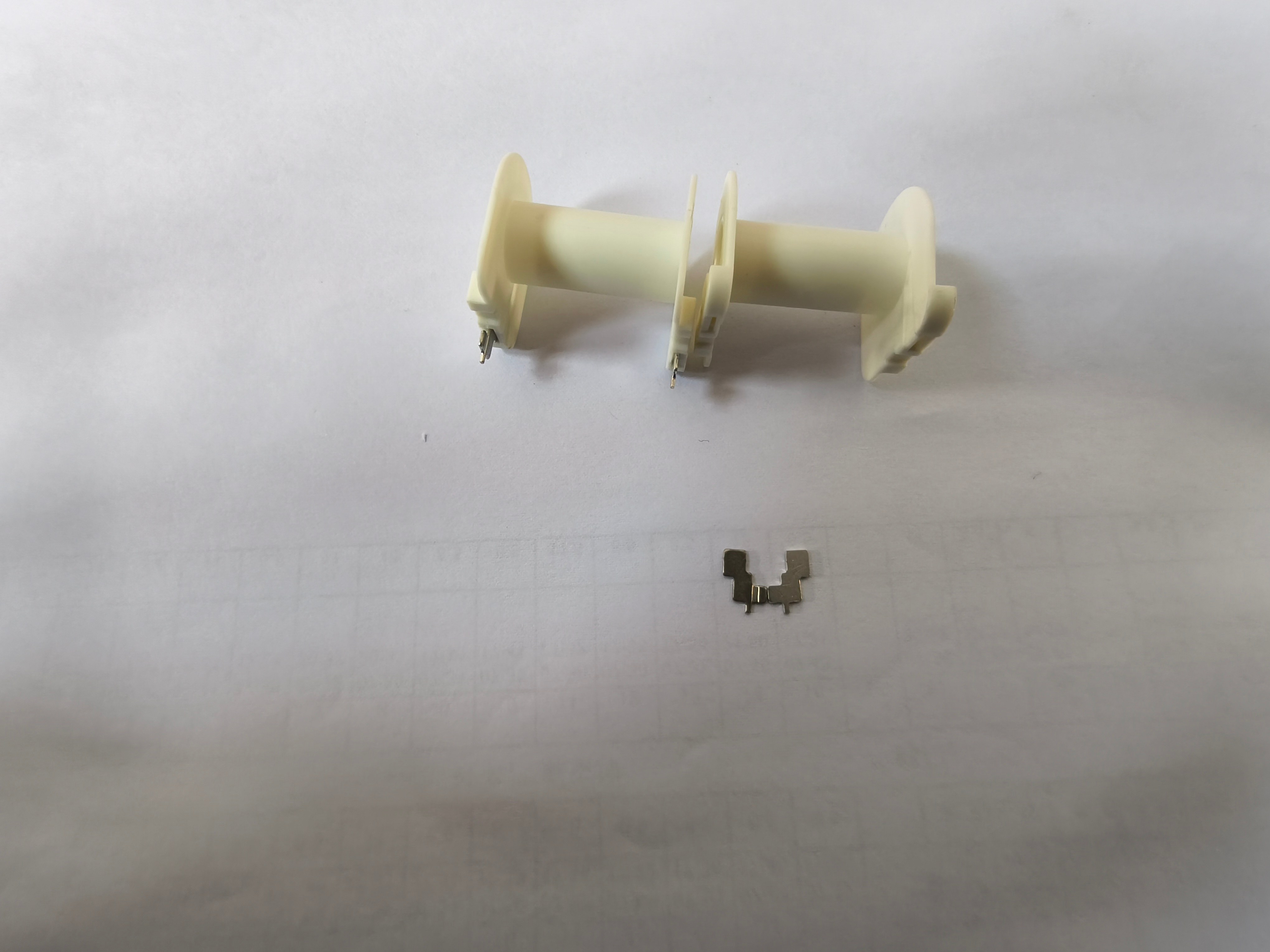

  适用于各类电子磁性元器件骨架端子插装：继电器骨架、功率电感骨架、高频变压器骨架等，可根据骨架尺寸、端子数量、产品结构一对一非标定制。

✅ 技术参数

• 供电：AC220V 50Hz

• 工作气源：0.4~0.7 Mpa 洁净压缩空气

• 插装精度：±0.02mm

• 产能：根据产品结构定制

• 控制系统：信捷 / 汇川 / 三菱 PLC + 触摸屏

• 可选配置：视觉检测、压力监测、自动下料、料仓供料

• 我们可根据您的骨架样品、端子图纸，定制专属方案，提供设备方案、3D 布局、试样测试服务。
